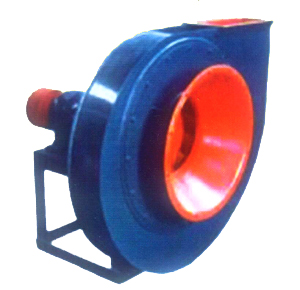

周口风机解读5-29型高压离心通风机

来源:周口市通用鼓风机有限公司发布日期:2020年10月26日点击数：

5-29型高压离心通风机用以输送，吸引空气及输送无腐蚀性，不自燃，不含有粘性物质的气体。尤其适用于棉绒加工输送，亦可用于冲天炉吹炼。输送介质的温度，一般不超过80℃。介质中所含尘土及硬质结颗粒不大于150mg/m³。该类型风机具有效率高，能耗低，是目前国内在高压风机中较理想的风机。

5-29型高压离心通风机用途：

5-29型高压离心通风机结构：

5-29型高压离心通风机的传动方式为A、C式两种。

　 5-29型高压离心通风机C式风机中，主要由叶轮、机壳、进风口、传动部分、支架等组成；A式风机中，风机和电动机直接连接。叶轮：由12片后向，锥形，单园弧等厚叶片，叶片和前盘、后盘三者焊接，中盘和后盘采用铆接，叶轮制造完成后静、动平衡校正、空气动力性能良好，效率高，运转平稳、安全可靠。传动部分：由主轴、轴承箱、皮带轮等组成。主轴由优质碳钢制成，在灰铁铸件的轴承箱内装有滚动轴承，以支承叶轮并使其安全运转。支架：可能普通角钢和钢板焊接而成，以使其可靠的支承风机与地基基础连接。机壳：用普通钢板焊接成蜗形壳的整体。进风口：是装于风机的侧面的整体焊接件，与轴向平行的截面为前锥形后接曲线状，能使气体损失较小的顺利进入叶轮。

5-29型高压离心通风机型式：

　 5-29型高压离心通风机为单吸入，机号有No5.5、6.5、7.5、8.5等4种机号。5-29型高压离心通风机可制成右转和左转两种形式，从电动机端正视，叶轮按顺时针方向旋转称右旋风机，以“右”表示；按逆时针方向旋转称左旋风机，以“左”表示。风机的出口位置，以机壳的出口角度表示，“左”、“右”均可制成0、45、90、135、180、225共六种角度。

5-29型高压离心通风机主要参数

机号	转速(r/min)	配用电机(Kw-P)	流量(m³/h)	全压 (Pa)
5.5A	2900	7.5-2	2500-5000	5022-3659
6.5A	2930	41685	7155-6580	4169-5956
6.5A	2930	18.5-2	6273-5167	6552-8339
8.5A	2970	20121	12572-11984	9450-12150
8.5A	2970	27426	11562-9079	13500-18900
5.5C	4000	41692	5419-6897	8371-6895
	3550	41685	3935-6121	7169-5431
	3150	41945	3491-5431	5644-4276
	2800	7.5-5	3103-4828	4460-3379
	2500	5.5-2	2771-4310	3555-2693
	2240	41731	1931-3862	2994-2162
6.5C	3550	30-2	5051-7938	10504-9209
	3550	13547	8660-10103	8689-7585
	3150	41692	7044-7684	7251-6841
	3150	30-2	8324-8965	6418-5972
	2800	41685	3984-6261	6534-5729
	2800	18.5-2	6830-7969	5405-4719
	2500	41945	3557-7115	5209-3762
	2240	7.5-2	3187-4554	4182-3846
		41945	5009-6374	3667-3020
		5.5-2	2846-3659	3334-3178
	2000	7.5-2	4066-6592	3066-2408

5-29C型高压离心通风机主要参数

机号	转速 (r/min)	配用电机 (Kw-P)	流量 (m³/h)	全压 (Pa)
7.5C	3150	13547	6886-7869	11010-10787
		16469	8853-11804	10495-9108
		20121	12788-13772	8545-795 1
	2800	30-2	6121-9618	8699-7628
	2800	13547	10493-12241	7196-6282
	2500	41692	7026-8588	6611-6081
	2500	30-2	9368-10930	5737-5008
	2240	41685	4897-6995	5568-5120
	2240	18.5-2	7695-9093	4882-4021
	2000	41945	4372-6870	4438-3892
	2000	41685	7495-8744	3672-3005
	1800	7.5-2	3935-5621	3595-3306
	1800	41945	6183-7869	3152-2596
8.5C	2950	20121	9385-12068	12403-11823
	2950	27426	13407-18770	11406-8957
	2450	13547	7795-11136	8555-7867
	2450	16469	12250-15590	7500-6178
	2100	41692	6681-9544	6286-5781
	2100	30-2	10498-13362	5512-4540
	1800	15.2	5727-8182	4618-4247
	1800	18.5-2	9000-11455	4048-3335

注意：订购时请再次确认并注明风机的机号、风量、转速、压力、出风口角度以及旋转方向以及电机型号规格参数，有特殊要求请特别标注。
